DIAGRAMAS DE FLUJO Y PSEUDOCÓDIGO

 DIAGRAMAS DE FLUJO Y PSEUDOCÓDIGO

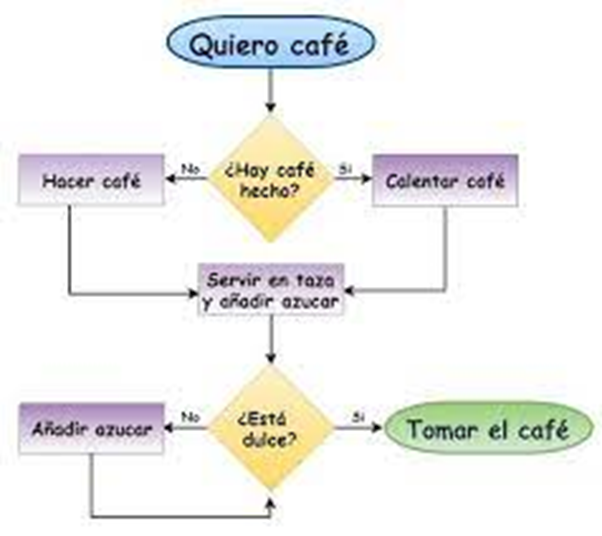

DIAGRAMAS DE FLUJO

Un diagrama de flujo es una representación gráfica de un proceso. Cada paso del proceso es representado por un símbolo diferente que contiene una breve descripción de la etapa de proceso. Un diagrama de flujo (flowchart) es una de las técnicas de representación de algoritmos más antigua y a la vez más utilizada, aunque su empleo ha disminuido considerablemente, sobro todo, desde la aparición de lenguajes de programación estructurados. Un diagrama utiliza los símbolos (cajas) estándar y que tiene los pasos de algoritmo escritos en esas cajas unidas por flechas, denominadas líneas de flujo, que indican la secuencia en que se debe ejecutar.

Un diagrama de flujo es un diagrama que describe un proceso, sistema o algoritmo informático. Se usan ampliamente en numerosos campos para documentar, estudiar, planificar, mejorar y comunicar procesos que suelen ser complejos en diagramas claros y fáciles de comprender. Los diagramas de flujo emplean rectángulos, óvalos, diamantes y otras numerosas figuras para definir el tipo de paso, junto con flechas conectoras que establecen el flujo y la secuencia. Pueden variar desde diagramas simples y dibujados a mano hasta diagramas exhaustivos creados por computadora que describen múltiples pasos y rutas. Si tomamos en cuenta todas las diversas figuras de los diagramas de flujo, son uno de los diagramas más comunes del mundo, usados por personas con y sin conocimiento técnico en una variedad de campos. Los diagramas de flujo a veces se denominan con nombres más especializados, como "diagrama de flujo de procesos", "mapa de procesos", "diagrama de flujo funcional", "mapa de procesos de negocios", "notación y modelado de procesos de negocio (BPMN)" o "diagrama de flujo de procesos (PFD)". Están relacionados con otros diagramas populares, como los diagramas de flujo de datos (DFD) y los diagramas de actividad de lenguaje unificado de modelado (UML).

PSEUDOCÓDIGO

El pseudocódigo es una forma de expresar los distintos pasos que va a realizar un programa, de la forma más parecida a un lenguaje de programación. Su principal función es la de representar por pasos la solución a un problema o algoritmo, de la forma más detallada posible, utilizando un lenguaje cercano al de programación. El pseudocódigo no puede ejecutarse en un ordenador ya que entonces dejaría de ser pseudocódigo, como su propio nombre indica, se trata de un código falso (pseudo = falso), es un código escrito para que lo entienda el ser humano y no la máquina.

Aprender a escribir pseudocódigo para la resolución de un problema permite hacer mucho más sencilla su programación en un lenguaje convencional, por lo que si estás interesado en comenzar tu formación como programador y no tienes conocimientos previos, resulta muy recomendable y conveniente formarse en pseudocódigo antes de empezar a estudiar cualquier lenguaje de programación.

Podemos considerar al pseudocódigo como un lenguaje intermedio, que se encuentra en medio de nuestro propio lenguaje y el lenguaje de programación que entiende el ordenador.

Principales características del pseudocódigo

Para comprender qué es el pseudocódigo podemos utilizar un símil: los planos de una casa sería el pseudocódigo y la casa en sí el programa.

Su principal característica es la de representar un método que facilita la programación y solución del algoritmo del programa. También se caracteriza por ser una forma de representación, fácil de utilizar y de manipular, que simplifica el paso del programa, al lenguaje de programación.

Otra característica que tiene el pseudocódigo es su independencia al código en el que se va a escribir el programa, proporcionando un método que facilita la posterior programación y la resolución del algoritmo del programa.

Ventajas y desventajas del pseudocódigo

Las tareas más complejas o repetitivas pueden representarse de forma más sencilla ya que está escrito en un lenguaje sencillo y no estructurado que permite una transición sencilla al lenguaje de programación, más complejo y estructurado. Tener un programa escrito en pseudocódigo facilita la tarea de programar en un lenguaje formal y mejora la calidad en la resolución de problemas, además de reducir el espacio necesario a la hora de desarrollar un problema.

El pseudocódigo llega donde el diagrama de flujo no lo hace. La solución de un diagrama de flujo suele ser la ideal, pero no suele ser fácil de implementar al crear el programa. El pseudocódigo permite que el diseño del programa y su implementación sean muy parecidos.

La curva de aprendizaje del pseudocódigo es baja por lo que facilitan enormemente el aprendizaje de la programación y la iniciación a lenguajes de programación más avanzados y complejos. Por lo tanto, se trata de una herramienta educativa interesante.

El pseudocódigo, al ser independiente del lenguaje de programación, permite que su uso se pueda aplicar utilizando diferentes lenguajes y permitiendo que el programador no tenga que ser la misma persona que escribió el pseudocódigo.

Una de las desventajas del uso de pseudocódigo es la falta de normas, que puede hacer que la lógica de un programa, resulte complicada de ver por el programador que va a implementar este pseudocódigo. Además, en el caso de problemas muy extensos, puede llegar a ser difícil de entender.

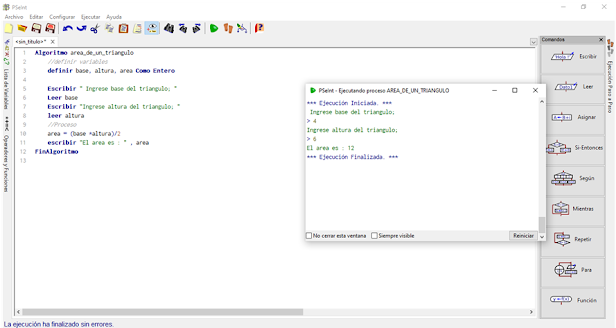

Ejercicio

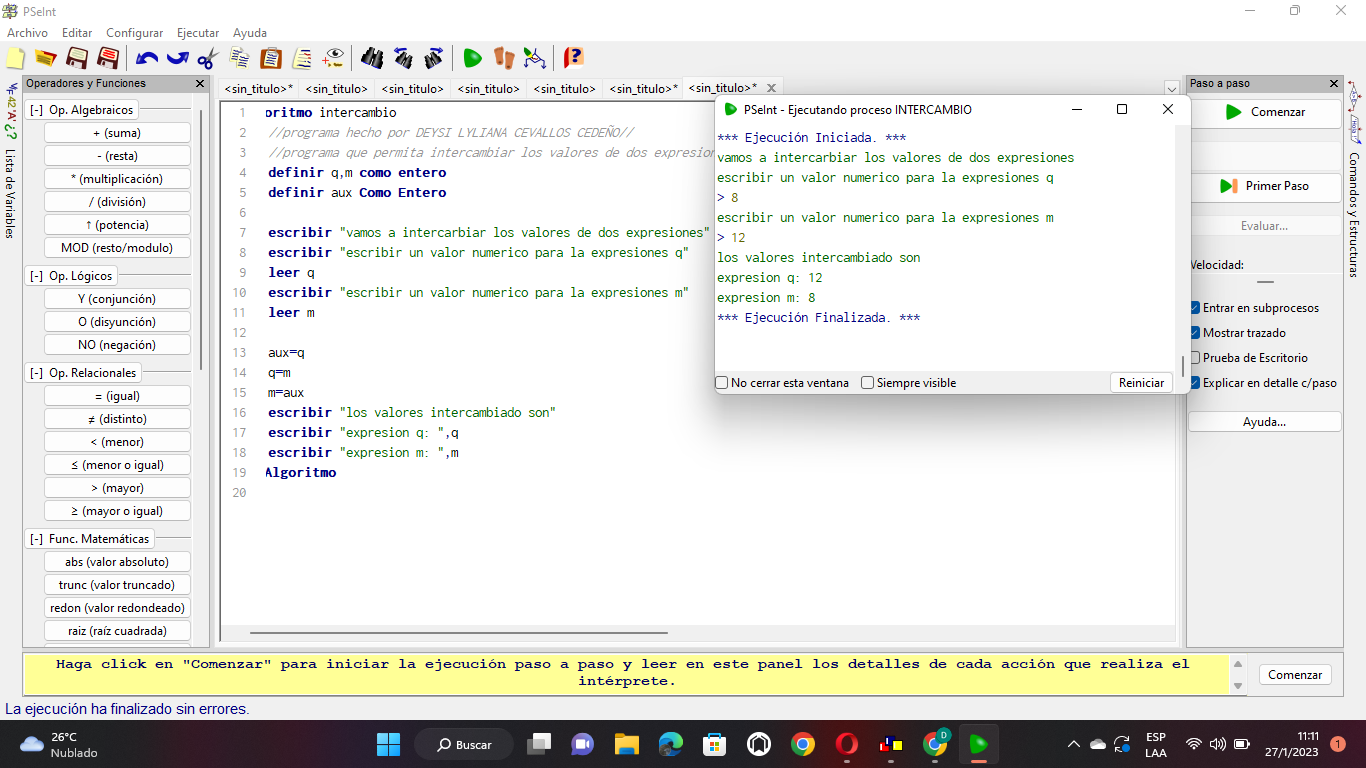

Segundo ejemplo
